Konstruktionsdetails für Sandwichfassaden

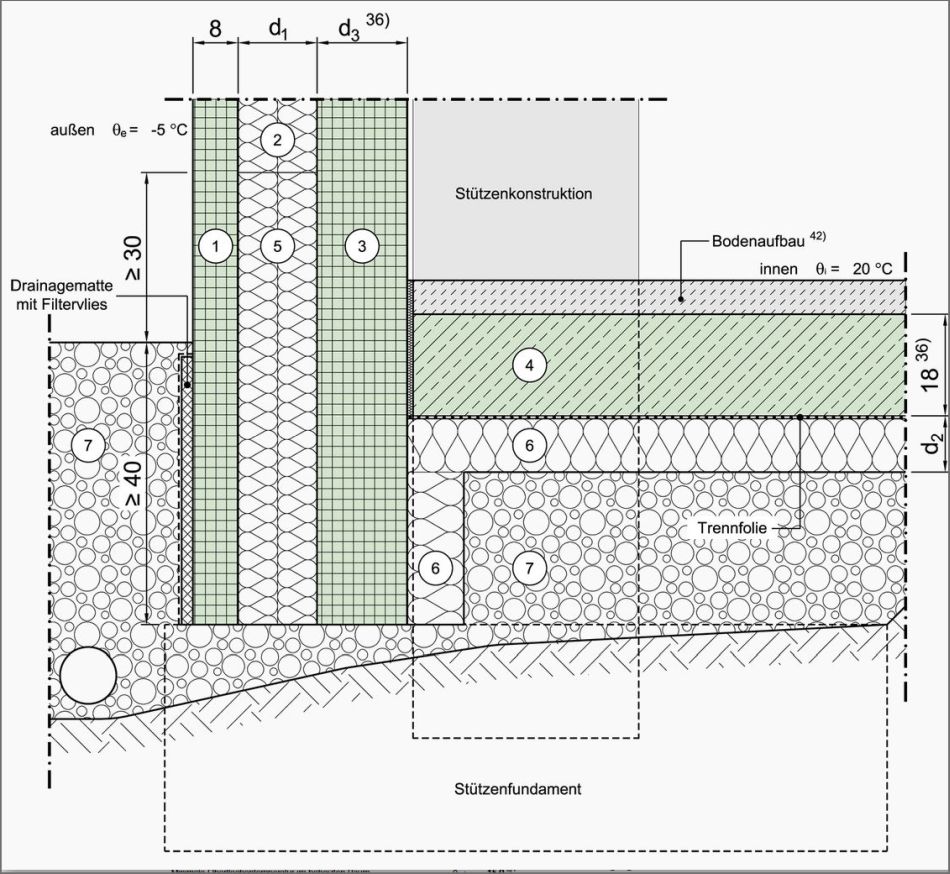

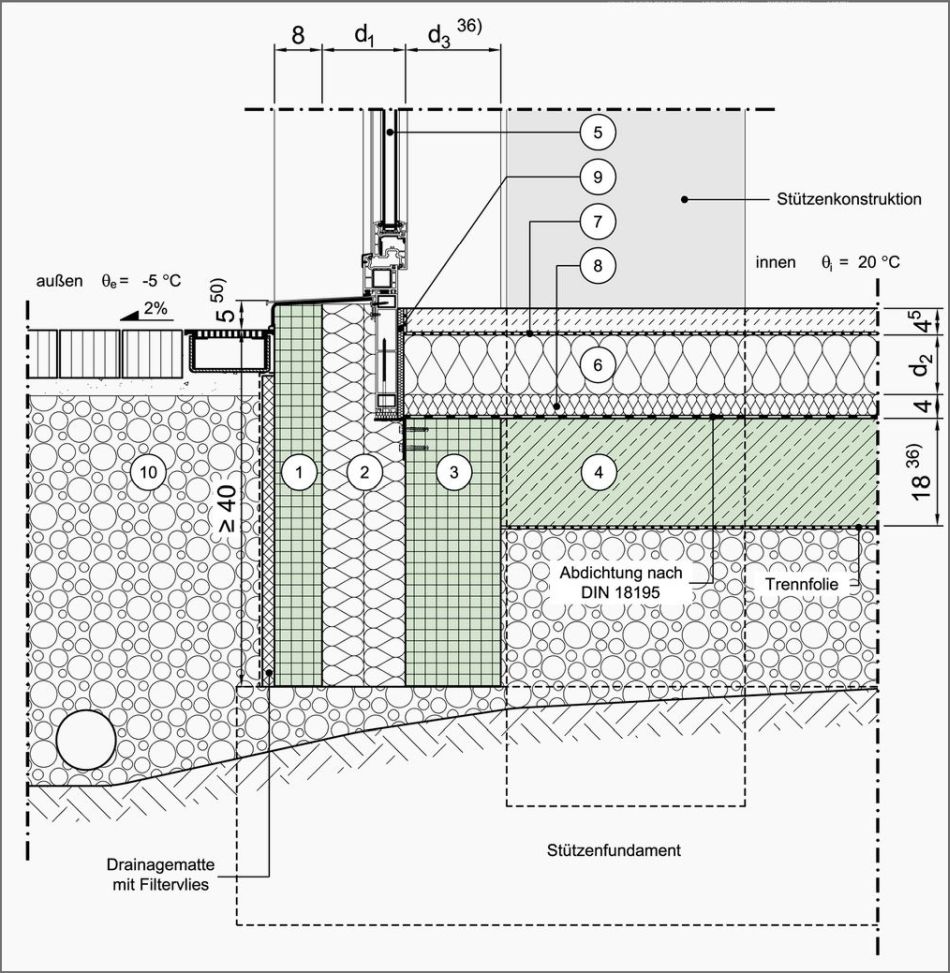

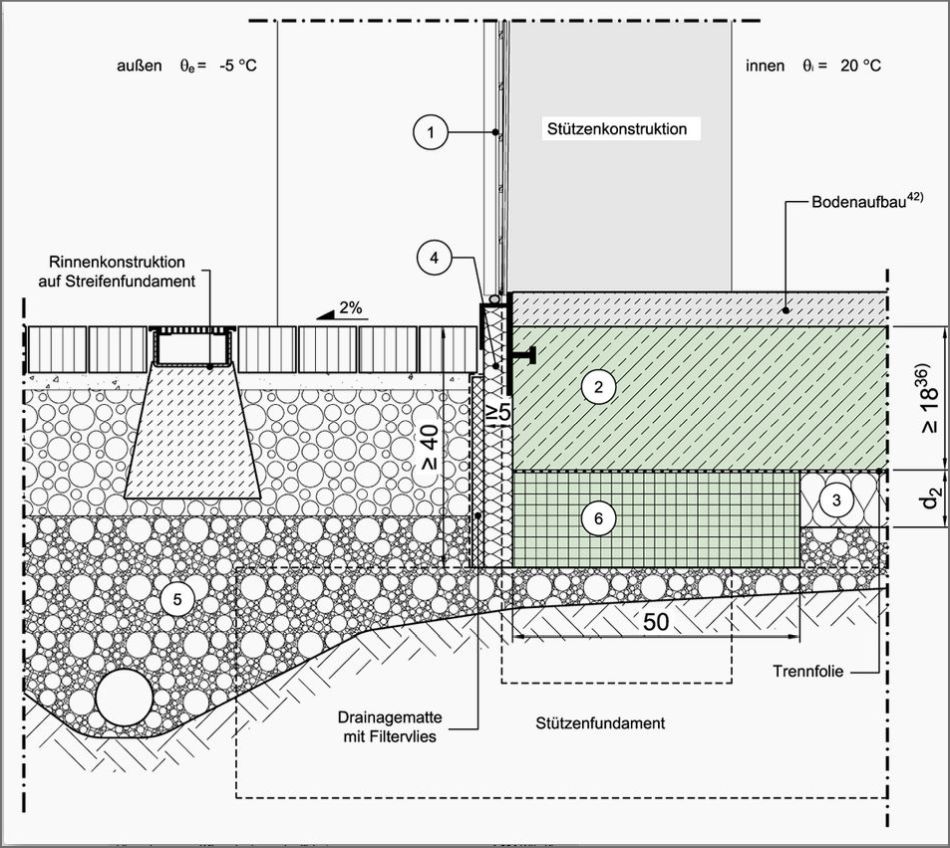

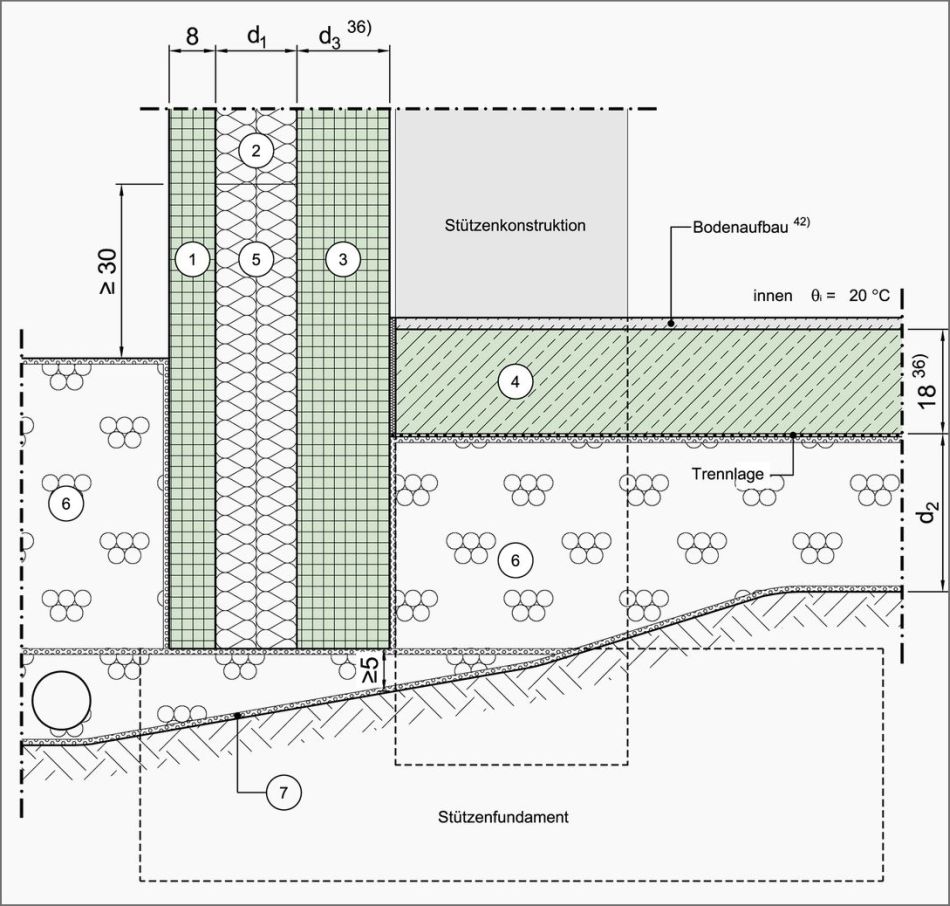

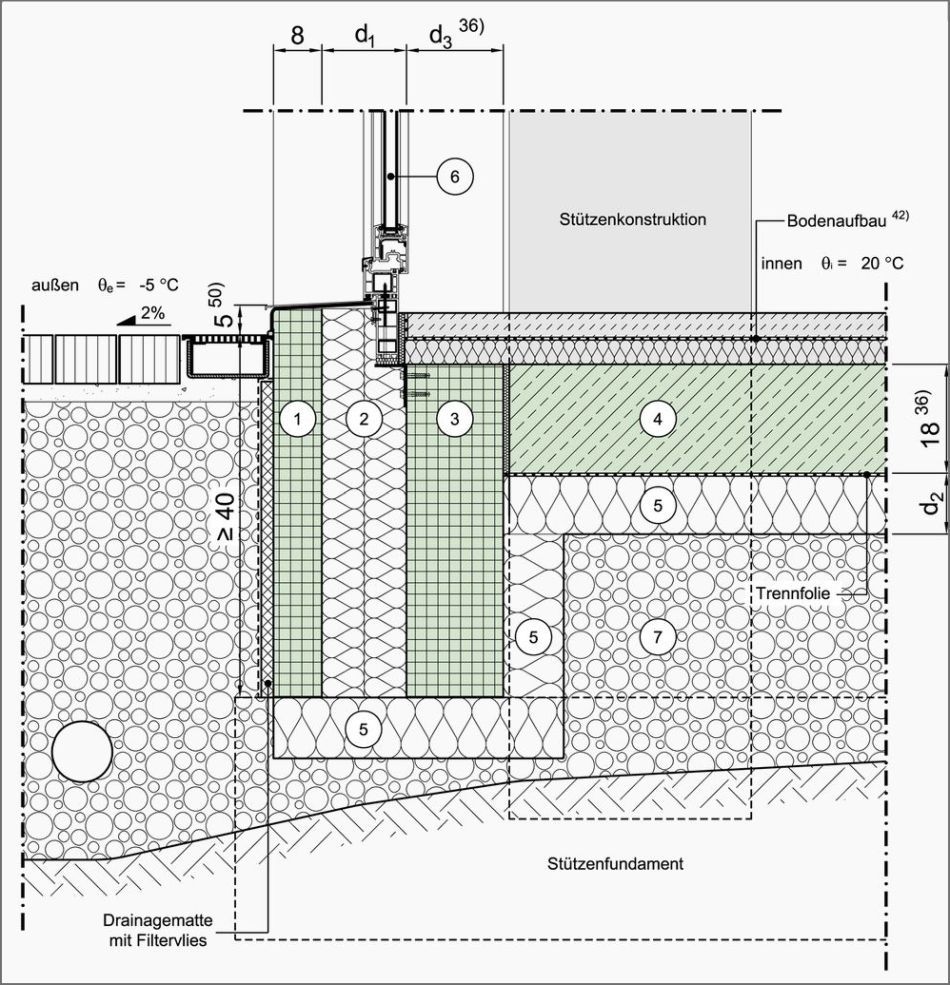

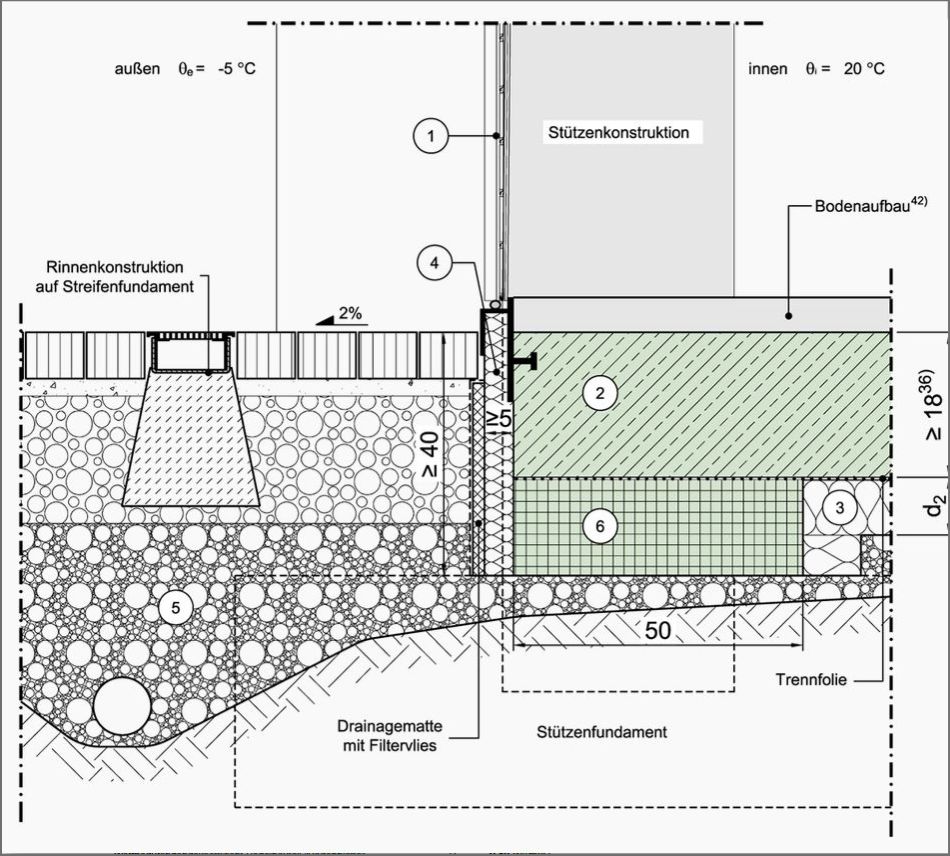

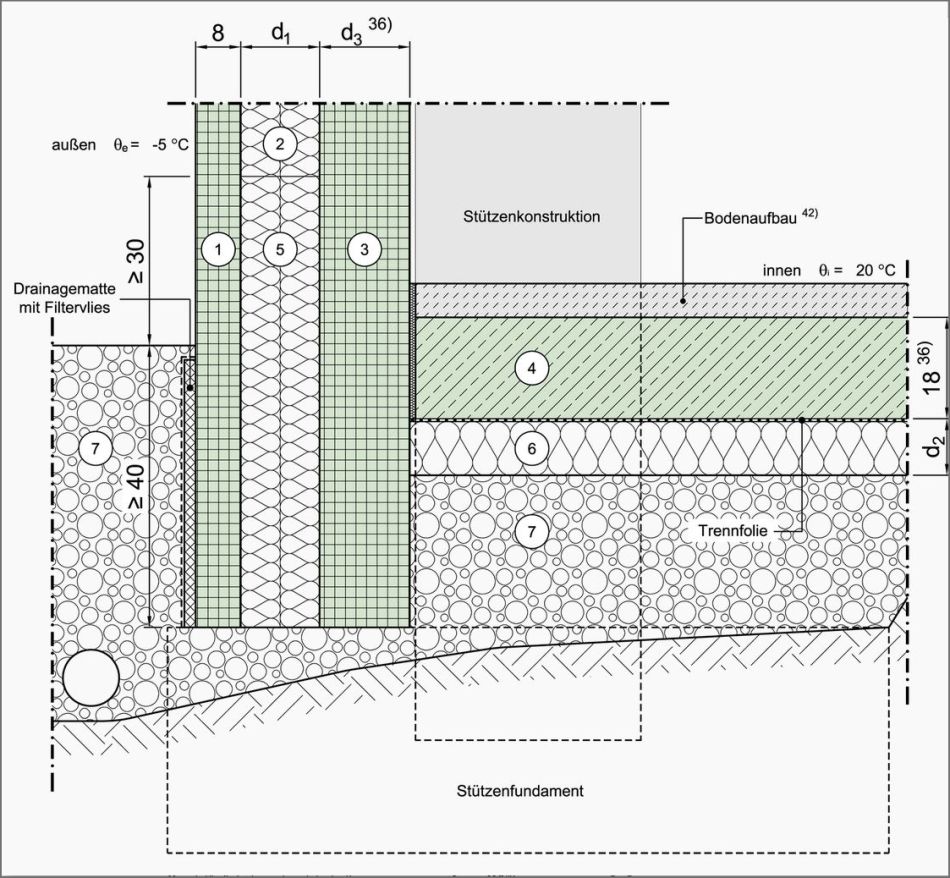

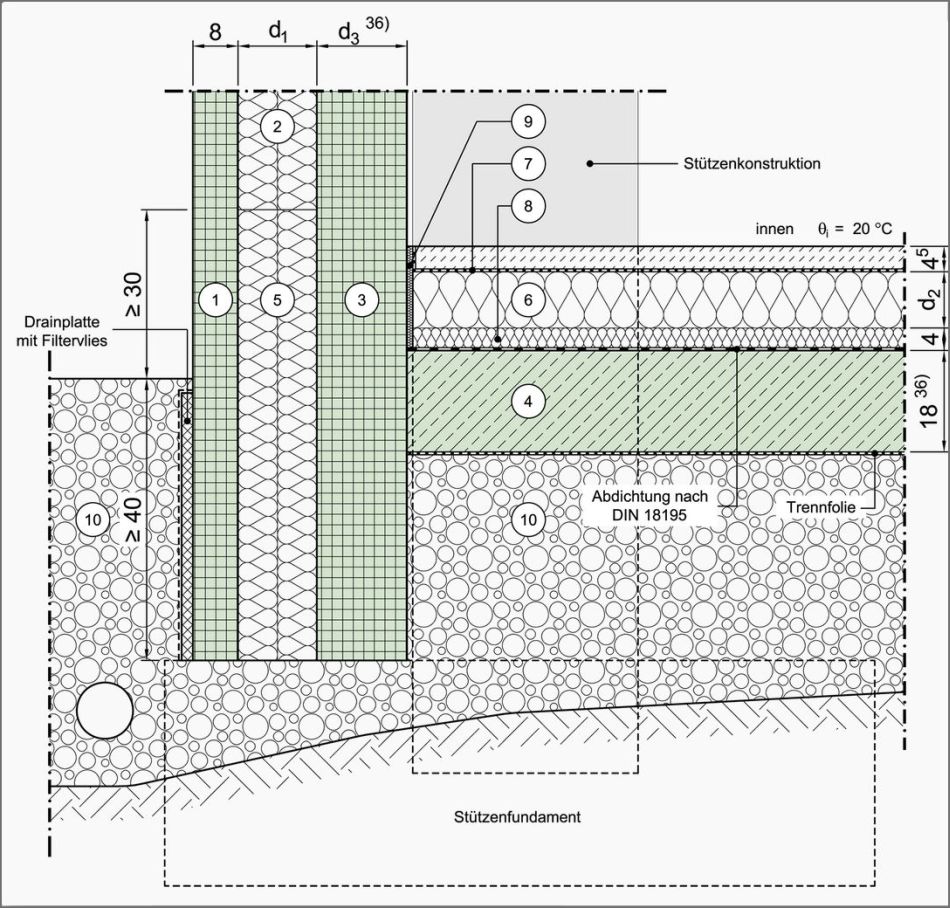

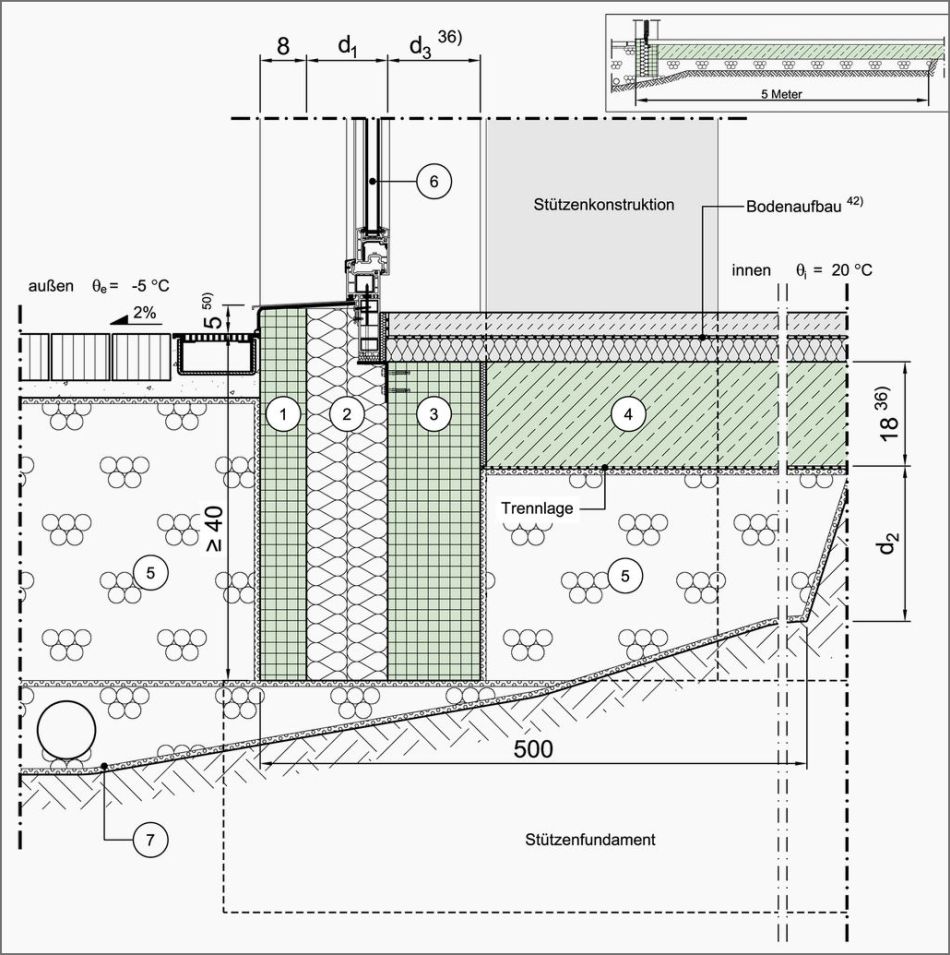

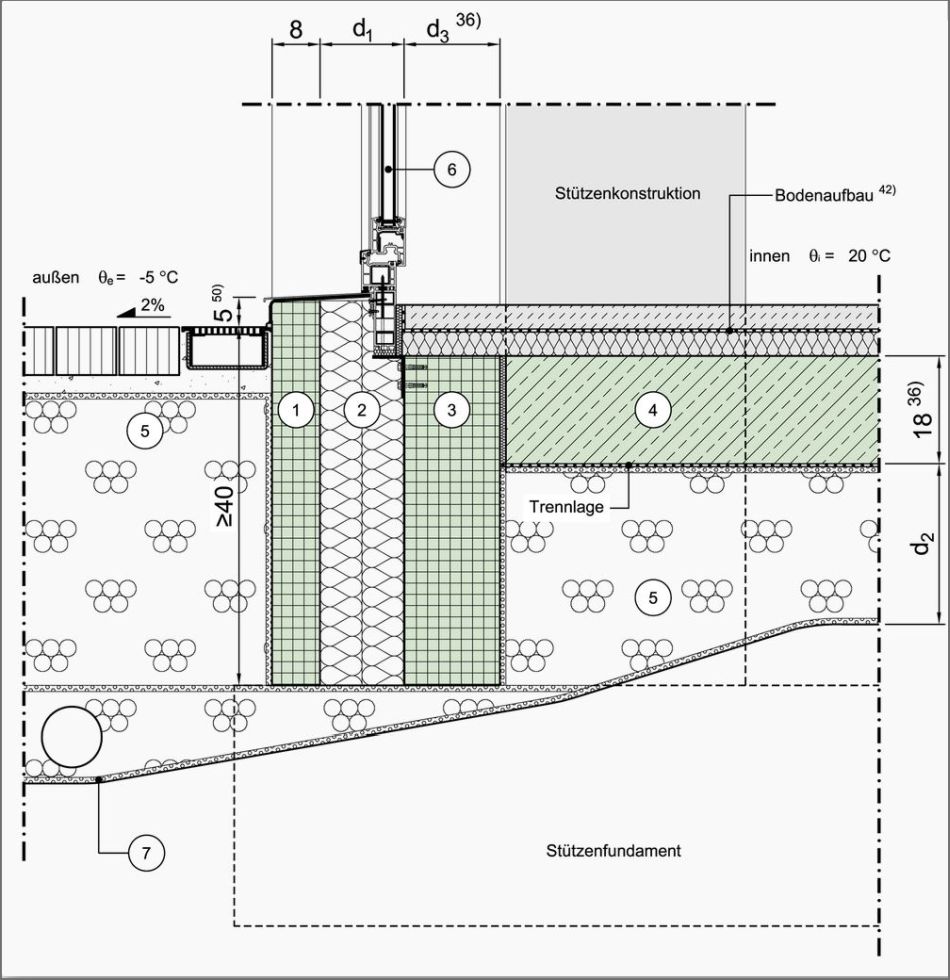

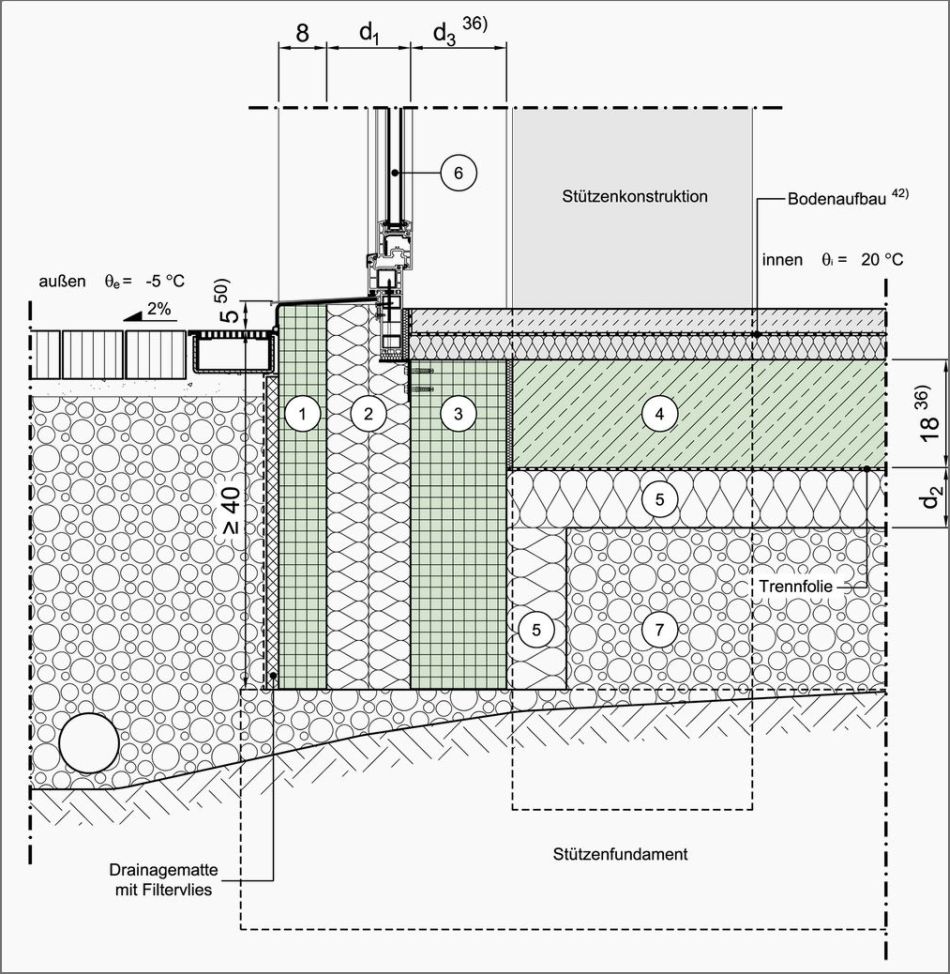

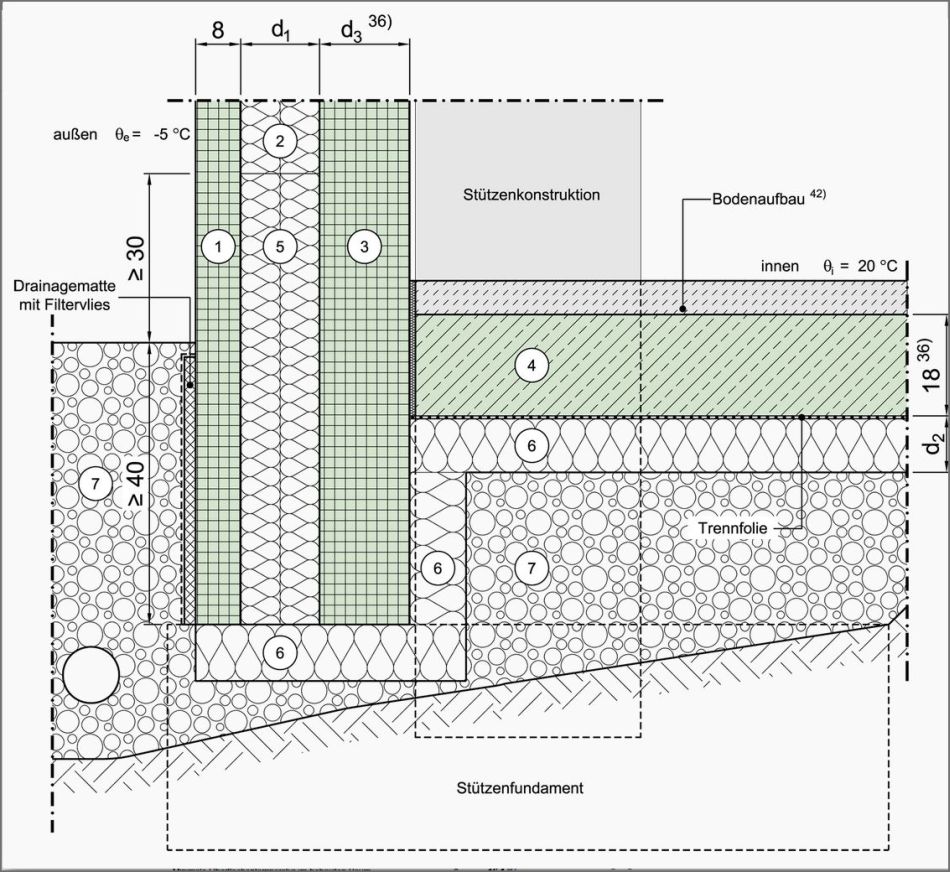

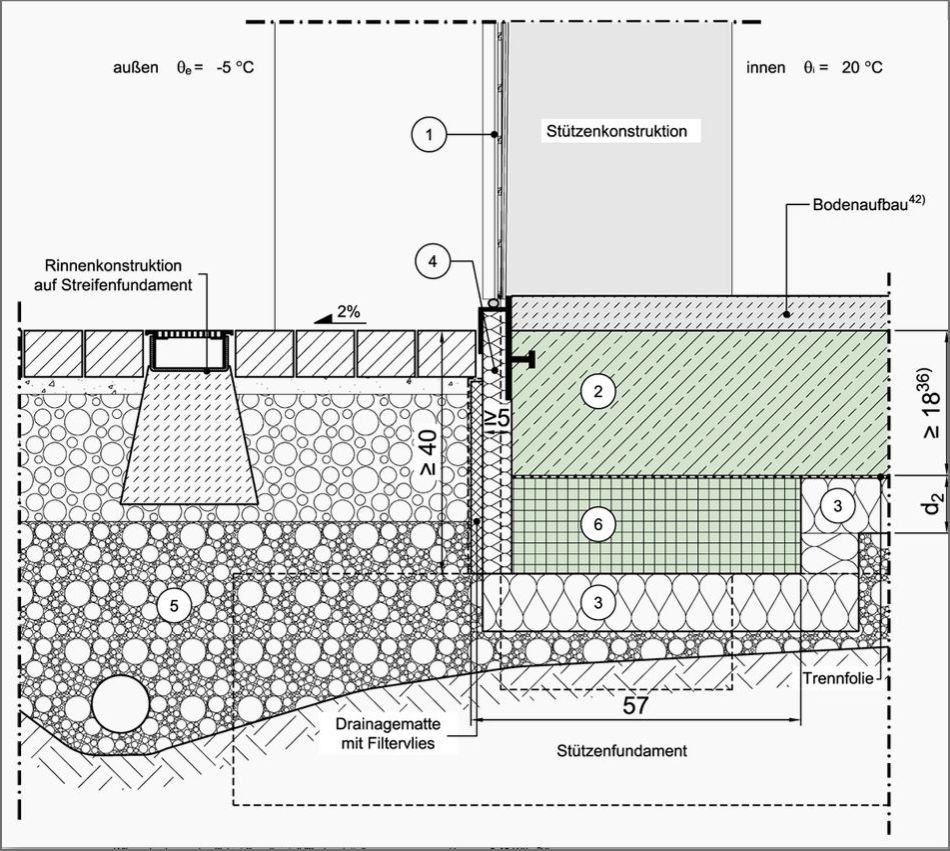

Bodenplatte - Außenwand
Diese Details basieren auf der alten Abdichtungsnorm DIN 18195 und sind in Bezug auf die Abdichtung nicht mehr aktuell.
Die Links rechts neben den Detail-Zeichnungen, die per Lupenfunktion vergrößert werden können, führen direkt zum ausgewählten Konstruktionsdetail im Planungsatlas Hochbau. Hier können die Details in vielfältigen Dateiformaten weiter bearbeitet werden.
